На рис. 54 показан случай, когда совпадают четвертое (за нулевым) деление нониуса и деление шкалы в 4 мм. Очевидно, что лапки раздвинулись на 0,4 мм, т. е. поверяемый предмет имеет размер в 0,4 мм.

Из этого простого примера можно видеть, что наименьший размер, который может уловить нониус штангенциркуля равен разности между длинами деления шкалы и нониуса. В нашем примере 1 мм — 0,9 мм = 0,1 мм. В таком случае говорят, что точность нониуса равна 0,1 мм.

Штангенциркули, выпускаемые нашими заводами для более точных измерений, имеют нониус с точностью В /50 мм или 0,02 мм. Линейка их разделена на миллиметры и каждый миллиметр разделен пополам. Следовательно длина деления шкалы равна 0,5 мм. Так как деление нониуса должно быть меньше на 0,02 мм, то его длина равна:

0,5 — 0,02 = 0,48 мм.

Для этого берут нониус длиною в 12 мм и делят его на 25 равных частей. Действительно длина деления нониуса будет равна:

12 : 25 - 0,48 мм.

Если между лапками такого штангенциркуля установить пластинку толщиною в 0,02 мм, то первое деление нониуса совпадает с первым делением шкалы, как было сказано выше.

Бывают штангенциркули, имеющие нониус высшей точности в 0,01. У них деление нониуса имеет длину:

0,5 — 0,01 = 0,49 мм.

Его можно получить, взяв нониус длиною в 24,5 мм и разделив на 50 равных частей:

24,5 . 50 = 0,49 мм.

Установка штангенциркуля сложнее установки микрометра. Вследствие малой длины нониуса его деления мелки и рабочим со средним зрением приходится пользоваться при установке лупой. Кроме того, у штангенциркуля нет такого регулятора давления, как чувствительная головка у микрометра. Что касается качества штангенциркуля и точности его показаний, то они зависят от условий изготовления его и обращения с ним.

Выпускаемые нашими заводами штангенциркули высокой точности имеют аттестаты, подобно микрометрам.

В виду возможности погрешностей при установке штангенциркуля и микрометра, при точных промерах необходимо установку производить по образцу. Так, если нужно проверить размер в 15,87 мм, устанавливают штангенциркуль или микрометр по плиткам Иогансона, набранным для размера 15,87 мм.

Такой способ надежнее и точнее установленной по нониусу.

7. Угломер.

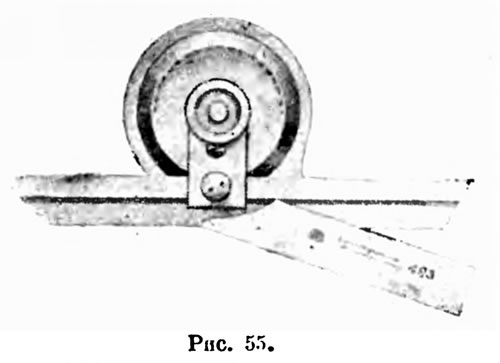

Изображенный на рис. 55 универсальный угломер фирмы Браун и Шарп широко распространен на заводах.

Универсальный угломер

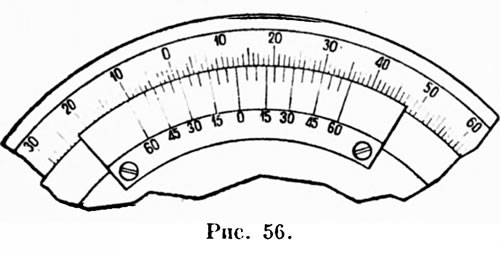

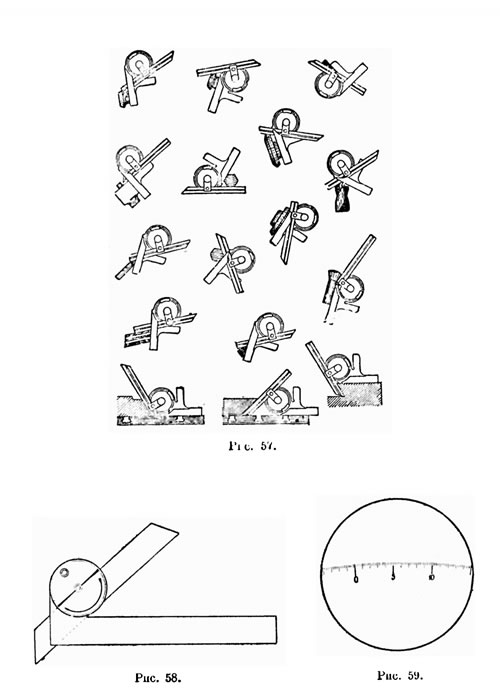

Он имеет круговой нониус (рис. 56), построенный по тому же способу, как и нониус штангенциркуля. На рис. 57 указаны применения угломера, из которых совершенно ясно, как им пользоваться. В последние годы стал распространяться на наших заводах так называемый оптический универсальный угломер фирмы Карл Цейсс, изображенный на рис. 58.

Круговой нониус

На рис. 59 указаны деления круговой его шкалы. Оба угломера отличаются неудобством, не позволяющим промерить угол тонкой пластины. Дело в том, что одна из линеек, образующих угол, входит в паз другой, и можно установить между ними пластинку, толщина которой больше ширины паза.

Рисунки 57-59
