3. Хомутики. Патроны.

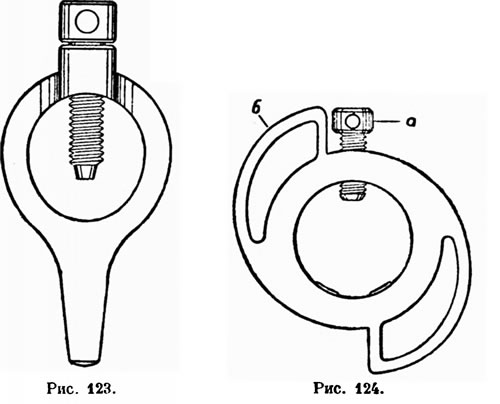

Наиболее распространенная форма хомутиков (рис. 123) для зажима калибров имеет следующие недостатки. Во-первых, выступающие части его при работе на быстром ходу могут поранить руку токаря или замотать одежду. Во-вторых железный болт при упоре в изделие портит его. Поэтому лучше пользоваться хомутиком по рис. 124.

Пара хомутиков

Наружная поверхность его очерчена дугами кругов одного радиуса из разных центров. Болт а из мягкой латуни не должен высовываться при зажиме калибра за кромку б хомутика, что заставляет правильно подобрать хомутик по диаметру зажатого изделия. Если приходится пользоваться хомутиком с железным болтом, то при зажиме изделия за отделанную поверхность необходимо между нею и болтом прокладывать пластинку меди.

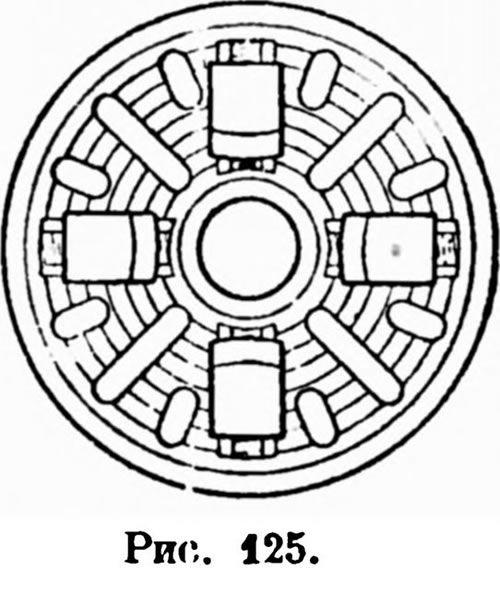

Устройство зажимных патронов токарных и сверлильных известно. Изображенный на рис. 125 четырехкулачный патрон служит для закрепления предметов любой формы. Каждый из четырех кулаков его устанавливается независимо от прочих. На таких патронах чаще всего изготовляются кольца, у которых оси наружной поверхности и отверстия эксцентричны, т. е. не совпадают.

В таком случав установленный в патроне предмет должен быть выверен. При предварительных работах выверка производится нагрубо мелом. Патрон с установленным на нем предметом посредством слегка зажатых болтами кулачков, переведя ремень на холостой шкив, поворачивают. Держа мел против боковой поверхности предмета, замечают, где коснется его мел и сообразно с пометками перестанавливают предмет. Для точной выверки необходимо пользоваться индикатором. Когда предмет установлен, нужно затянуть гайки болтов, находящиеся сзади патрона, которые держат кулаки. Молодые токари часто забывают об этом, отчего во время работы предмет несколько сбивается в сторону, так как не все кулаки одинаково давят на его поверхность.

Универсальный кулачковый патрон дает возможность производить установку с большей экономией времени; но область его применения ограничивается обработкой цилиндрических предметов, и если ведется обработка отверстия, то его ось должна совпадать с осью наружной поверхности. Здесь все кулачки сближаются или раздвигаются на одно и то же расстояние от центра патрона. При работах на универсальном патроне нужно всегда помнить, что они рассчитаны на зажим изделия ключем от руки. Поэтому пользоваться ими нужно аккуратно. Часто приходится наблюдать, когда неопытный токарь зажимает обрабатываемый в универсальном патроне предмет, одев на ключ газовую трубу с целью увеличить плечо ключа. Такое обращение с подобным механизмом совершенно недопустимо. Надо еще иметь в виду, что на универсальный патрон нельзя рассчитывать при исполнении очень точной работы. Если зажать в него калиброванный стержень длиною около 150 — 200 мм, то при проверке индикатором окажется, что конец стержня бьет на несколько сотых долей мм.

При сильно раздвинутых кулачках патрона в пазы, в которые они направляются при движении, попадает и стружка и грязь. Чтобы предохранить механизм патрона, нужно в таких случаях закрывать пазы деревянными планками. Кроме того, нужно регулярно прочищать патрон.

При зажиме каленых колец в кулачных патронах мы наблюдаем следующее. При проверке отверстия в кольце, пока оно в патроне, размер его по любому диаметру одинаков. Когда кольцо снято с патрона, отверстие оказывается некруглым. Это легко обнаружить помощью мерной пластинки с закругленными краями, если кольцо шлифуется в четырехкулачном патроне: диаметр отверстия в тех сечениях, где кольцо было зажато кулаками, окажется больше. Как бы ни было надежно закалено кольцо после снятия его с патрона, стенки кольца, освободившись от давления кулаков, раздадутся, и пластина, попадая в сечение, где помещались кулаки, провалится.

В случае обработки пластиной в трехкулачном патроне этого явления подметить не удастся; при попадании одного конца ее в сечении кольца, подверженном давлению кулака, другой конец пластины будет соприкасаться со стенкой, которая не была подвержена непосредственному давлению от другого кулака.

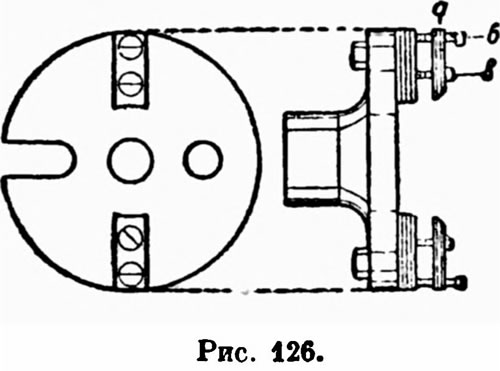

Для устранения указанного недостатка необходимо при зажиме каленого кольца давить не на его боковую поверхность по направлению к центру, а на торцевую (рис. 126) При обработке поверхностей под прямым углом применяют планшайбу

Для устранения указанного недостатка необходимо при зажиме каленого кольца давить не на его боковую поверхность по направлению к центру, а на торцевую (рис. 126). Кольцо устанавливается на планшайбе токарного станка торцевой плоскостью и прижимается к ней планками а, давящими на другой торец кольца. Каждая планка снабжена двумя винтами б и в. Отверстие в планке а под винт в гладкое. В отверстии планки под винт б нарезана резьба. При установке кольца винт в упирается в планку а головкой. Пользуясь винтом б, упертым в планшайбу, можно отрегулировать зажим кольца, так как при поворачивании ключом его головки планка, подобно гайке, будет перемещаться по оси винта б.

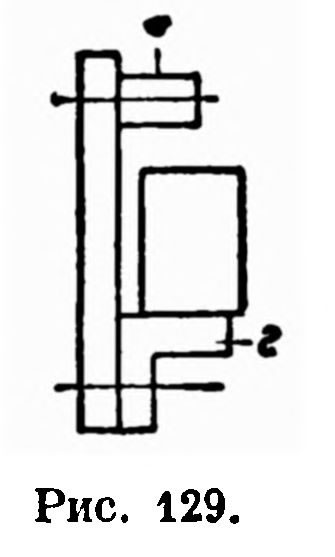

При обработке поверхностей под прямым углом применяют планшайбу (рис. 127) с установленным на ней угольником (рис. 128). Угольник г (рис. 129) должен быть тщательно отстроган и проверен, чтобы площадки его, соприкасающиеся с планшайбой и устанавливаемым предметом, были между собою перпендикулярны.

Угольник 1 Угольник 2
