Всегда нужно перед снятием жимков сначала остановить станок. Забыть это правило — это значит наказать себя рано или поздно порчей руки.

Кроме проверки диаметра калибра во время доводки необходимо, оканчивая работу, проверить правильность цилиндрической формы калибра. Для этого можно применить такой простой способ, доступный при условиях цеховой работы. Взяв чистый брусок по рис. 43 или 44, проводят по его поверхности плотно прижатым чистым калибром. Острые края калибра оставят отчетливо видный отпечаток в виде резких линий. Если поверхность калибра цилиндрична, то ограниченный этими прямыми линиями отпечаток везде ровный. Если поверхность бруска представляет из себя хорошо отделанную плоскость, то малейший выступ на поверхности калибра или впадина будут отмечены на отпечатке. Можно также с помощью отпечатка на бруске подметить кривизну калибра по его оси. Для этого получив отпечаток, поворачивают калибр на полоборота (на 180°) и снова проводят его поверхностью по бруску. Если калибр кривой, то оба отпечатка окажутся разными. В одном из них калибр возьмет краями, в другом — серединой. На рис. 148 показан отпечаток правильно доведенного калибра. Проверенный по размерам и форме калибр, не требующий более чистой доводки, идет на сдачу по компаратору после выдержки его около часу на массивной чугунной плите, чтобы он принял температуру комнаты, где находится компаратор.

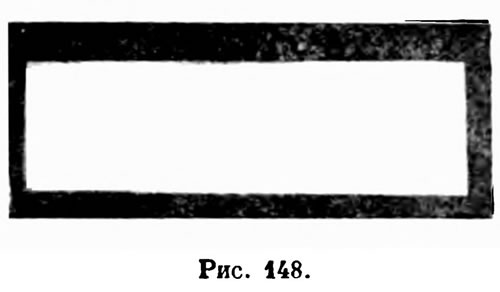

Отпечаток правильно доведенного калибра

При повышенных требованиях к отделке рабочей части калибра доводку его после жимков заканчивают плоской шлифовкой по рис. 106, 108 или 109, в зависимости от размеров калибра. Как правило, ширина плоской шлифовки (размер а по рис. 106, 108 и 109) должна быть около половины длины рабочей части калибра; это не относится к длинным калибрам, так как работать плоскими шлифовками шире 50 мм неудобно. Плоская чугунная шлифовка слабо натирается на плитке самым мелким шлифующим порошком на деревянном масле, предварительно растертым на той-же плитке. Одной порции этой смеси довольно, чтобы работать плоской шлифовкой несколько часов подряд. При доводке калибру дают самый быстрый ход, на шлифовку не надавливают, она должна работать под давлением собственного веса.

Отделка рабочей поверхности плоской шлифовкой может производиться тогда, когда калибр по показаниям компаратора имеет припуск в плюс не более 2 микрон (после доводки жимками). Доводкою плоскими шлифовками калибру придается точный размер по компаратору и должная зеркальная чистота. Во время работы шлифовку не следует быстро двигать по калибру, а должно плавно и равномерно двигать вдоль калибра, следя за тем, чтобы во всей его длине металл был снят равномерно.

Описанная доводка калибра обходится очень дорого, а потому должна быть сообразована с назначением его. Для проверки калибром отверстий, изготовленных с большими допусками для диаметра их, калибры изготовляются с меньшей точностью. Для приблизительных соображений о том, как влияет на стоимость доводки калибра степень точности его, можно считать так. Если доводка калибра данных размеров с точностью до 0,1 мм обходится скажем 1 р. 50 к., то при требовании точности в 0,01 мм работа будет стоит 1,5 X 1,5 = 2,25 руб. При требовании точности до 0,001 мм стоимость возрастет так: 2,25 X X 2,25 = около 5 руб. и т. д. Другими словами, каждый раз, желая повысить точность калибра в 10 раз, мы должны стоимость его доводки умножить самое на себя, т. е. взять ее в квадрате.

Операция 18. Подрезка торца кругом.

Доведенный калибр должен быть с торца подрезан шлифовальным кругом. Получающийся острый угол между торцом и боковой поверхностью цилиндра необходимо слегка скруглить во избежание пореза рук и забоин на остром круговом ребре. Только в тех случаях, когда калибром пользуются, как вспомогательным инструментом для изготовления конусных втулок, кромка оставляется острой. Если от калибра требуется, чтобы его торцы были точно параллельны между собою, составляли прямой угол с осью калибра и расстояние между ними было бы выдержано с большой точностью, то после прохода их шлифовальным кругом делается доводка торцевых плоскостей медным кругом.

Для подрезки лучше всего пользоваться специальным станком. Если подрезка производится на токарном станке в центрах, то для нее пользуются шлифовальной машинкой. Успех работы зависит главным образом от правильной установки шлифовальной машинки при условии, чтобы она была безукоризненно собрана. Только в том случае, если ось шлифовального круга параллельна оси калибра и параллелям станка, а следовательно боковая рабочая плоскость круга составляет прямой угол с осью калибра, торец его будет подрезан правильно.

Профиль шлифовального круга берется по рис. 87 или рис. 88. Для более быстрой работы круг должен быть заправлен алмазом (рис. 87), чтобы он брал торец очень узенькой рабочей кромкой. Если же круг заправить по рис. 88, то из-за большей ширины рабочей кромки трение между нею и торцом больше, работа не идет так быстро, и круг салится.

При необходимости получить гладкие торцевые плоскости на точном расстоянии одна от другой подрезку после шлифовального круга заканчивают медным кругом, причем при поверке их линейкой с острым ребром между ним и торцом не должно быть просвета. Здесь пользуются той же шлифовальной машинкой, переменив шлифовальный круг на медный, покрытый шлифующим порошком на масле. Если при токарной заготовке плоскость торца отделана настолько чисто, что после закалки нужно снять с торца слой металла не толще 0,03 — 0,05 мм, можно подрезку торца производить непосредственно медным кругом без предварительного прохода шлифовальным.

Подрезкой торца при помощи круга заканчивается изготовление калибра, если нет каких-либо специальных заданий к его конструкции в технических условиях на изготовление и прием калибров. Окончательно отделанный калибр идет в контрольный отдел завода, который и принимает изготовленные калибры от инструментальной или лекальной мастерской. Чтобы калибр, представляющий из себя дорогой и тщательно отделанный инструмент, не был случайно испорчен при пересылках и хранении, его рабочая поверхность, аккуратно вытертая и сухая, смазывается чистым вазелином и обертывается тонкой бумагой. Вазелин должен быть безводным и бескислотным, для чего должен быть испытан в химической лаборатории и надежно сохранен. Бумага также должна быть проверена на кислотность и при хранении завернутого в нее калибра не должна вызывать окисления его поверхности. Небольшое окисление, почти незаметное вначале (оно выражается в некотором помутнении зеркально-гладкой рабочей поверхности), впоследствии переходит в ржавчину, что недопустимо для калибра, так как связано с потерей точности его размеров. Не говоря о различных условиях хранения калибра на складе, могущих вызвать порчу доведенной поверхности, например сырость, отсутствие вентиляции склада, возможность попадания через двери или окна окисляющих паров и т. п., нужно указать на одну причину ржавления калибра, зависящую от лиц, которые соприкасаются с калибром. Дело в том, что неизбежное потение рук связано у многих людей с выделением мельчайших капелек жидкости, окисляющей поверхность калибра. Если подержав в руке калибр так, что пальцы касаются рабочей поверхности, страдающий этой болезнью человек не вытрет калибра, то через несколько дней поверхность калибра станет покрываться мутными пятнами от окисления.
