При небольшой ошибке в расположении центров отверстие не будет правильным, как бы ни была хорошо приготовлена и заточена развертка, так как кольцо будет вращаться вокруг одной оси (передней бабки), а развертка — вокруг другой (задней бабки). Точно такое же явление произойдет в том случае, если задняя бабка будет сдвинута вкось, т. е. если ось задней бабки не будет служить продолжением оси передней, когда смотреть на станок сверху.

Убедившись в правильности центров, устанавливают развертку (рис. 63) с одетым на нее хомутиком (рис. 123) так, чтобы она упиралась центровым отверстием хвоста в центр задней бабки, а хомутик хвостом лежал на суппорте. Развертка на тихом ходу подводится к кольцу. Нельзя дать возможность развертке свободно идти в отверстие, так как она может при большой стружке сама втянуться в отверстие, соскочить с заднего центра и, удерживаясь от вращения упором хомутика в суппорт, сломаться.

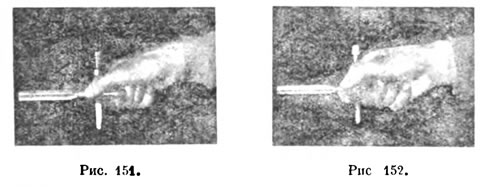

Такое расположение хомутика в правой руке и необходимость держать левую на маховике задней бабки представляется очень неудобным вначале

Все время нужно при подаче развертки в отверстие держать хомутик правой рукой (рис. 151). Важно, чтобы хомутик был прижат к ладони только большим пальцем, а ни в коем случае не указательным. При таком расположении пальцев, если хомутик вывернется из руки, он соскользнет с указательного пальца, не причинив поранений руке. Такое расположение хомутика в правой руке и необходимость держать левую на маховике задней бабки представляется очень неудобным вначале, но нужно привыкнуть работать только при таком расположении пальцев, какое указано на рис. 151. Иное расположение пальцев (рис. 152) опасно тем, что может повредить руке, так как указательный палец охватывает хомутик, и его не успеть отвести при внезапном поворачивании хомутика. Чтобы развертка дала чистое отверстие, необходима смазка, для чего по большей части пользуются вареным маслом со скипидаром.

После прохода разверткой отверстия его диаметр должен быть меньше указанного на чертеже на 0,05 — 0,06 мм, что составит припуск на окончательную отделку граненной разверткой (рис. № 67) отверстия. Установка развертки производится также с упором ее в центр задней бабки. Работа ведется на тихом ходу при обильной смазке. После прохода граненой разверткой припуск под доводку оставляется возможно меньшим, так как невозможно шлифовать кругом отверстие малого диаметра. В среднем величина припуска может быть от 0,02 до 0,04 мм. Например, для кольца диаметром отверстия в 7 мм по чертежу после прохода первой разверткой оставляют отверстие диаметром в 6,95 мм; после прохода граненой разверткой — 6,98 мм. Опытные токаря оставляют еще меньше этого, но при гарантии хорошей закалки.

Не останавливаясь на операциях 10 и 11 (маркировка и закалка), сделаем несколько замечаний по доводке мелких колец, так как операция 12 (шлифовка) здесь не производится.

5. Доводка хромированных калибров.

Для повышения стойкости калибров против износа в последнее время применяют способ хромирования их рабочей поверхности. Покрывая электрическим способом поверхность нового или изношенного калибра тонким слоем очень твердого металла — хрома, достигают твердости большей, чем имеет закаленная сталь. Так как после резца на поверхности остаются следы обработки, то покрывать хромом рекомендуется только тщательно отшлифованные калибры. Кроме того наращивание слоя хрома на сырой калибр непрактично, так как при случайном ударе или сильном надавливании на хромированную поверхность тонкий слой хрома прогибается, не имея под собой твердой опоры, которую может дать закаленная поверхность. Учитывая эти особенности хромированных калибров, обработку их ведут так: калибр или кольцо после закалки шлифуют, изменяя размер на 0,02 — 0,03 мм на калибрах в минус, на кольцах в плюс по сравнению с размером, указанным на чертеже. При шлифовке не должно быть допущено овальности и конусности рабочей поверхности. Это необходимо потому, что снимая после хромирования шлифовальным кругом излишек слоя хрома, мы можем обнажить поверхность овального калибра по большей оси овала. В результате не останется на ней слоя хрома, и ка либр выйдет неравномерной твердости в различных частях поверхности.

То же произойдет и в случае конусности после шлифовки под хромирование. При хромировании не удается покрыть ровным слоем всю отшлифованную поверхность. У концов калибра хром осаждается более толстым слоем, чем по середине его. Чтобы поверхность получилась одинаковой твердости по всей длине калибра, нужно слой хрома наращивать так, чтобы диаметр калибра вышел при окончательной шлифовке на 0,02 — 0,03 мм больше (кольцо — меньше) чертежного.

Покрытый слоем хрома калибр шлифуется с припуском для окончательной доводки в 0,005 — 0,01 мм в зависимости от диаметра (для калибра — в плюс, для кольца — в минус).

Доводка хромированных калибров требует большей внимательности, чем доводка закаленных и отшлифованных обычным путем. Дело в том, что жимки (шлифовки для колец) нельзя зажимать плотно в случае доводки хромированных калибров, тем более если они недостаточно смазаны. А в случае доводки калибров без хромирования поверхность наиболее чистою получается тогда, когда доводка заканчивается жимками с ничтожными остатками смазки. Эту особенность при доводке хромированных калибров можно по-видимому объяснить тем, что в случае плотно сжатых и недостаточно смазанных (сухих) жимков мельчайшие частицы хрома отлетают, попадают между трущимися поверхностями и оставляют после себя царапины, «надеры». Для предотвращения подобных недостатков нужно держать поверхность жимков все время обильно смазанной и пропускать жимки свободно вдоль доводимой поверхности. В остальной работе с хромированными калибрами поступают так же, как и с простыми. Хромированные калибры по цвету металла и чистоте обработки много красивее простых. Доводка хромированных калибров требует много времени.

ГЛАВА ШЕСТАЯ. ИЗГОТОВЛЕНИЕ КОНУСНЫХ КАЛИБРОВ И ВТУЛОК.

1. Выработки.

При изготовлении цилиндрических калибров и колец мы имели дело с одним рабочим размером — с диаметром калибра или отверстия кольца. В некоторых случаях нужно было выдержать точно длину рабочей части калибра (высоту кольца), причем диаметр калибра и его длина между собою не связаны, так что, выполнив один размер, например диаметр калибра, мы могли другой размер — длину доводить независимо от диаметра.
