В приведенном примере допуск равен 0,2 мм. Если глубина канала расточена правильно, т. е. в пределах между 50 и 50,2 мм, то верхний срез машинной части должен находиться между рисками.

Если обе риски не вошли в глубь канала за верхний срез изделия, работа не доведена до конца, и изделие надо исправить

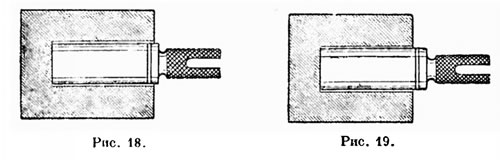

Когда обе риски скроются в канале, изделие должно быть забраковано (рис. 18), так как глубина канала слишком велика по сравнению с размерами чертежа. Если обе риски не вошли в глубь канала за верхний срез изделия, работа не доведена до конца, и изделие надо исправить (рис. 19).

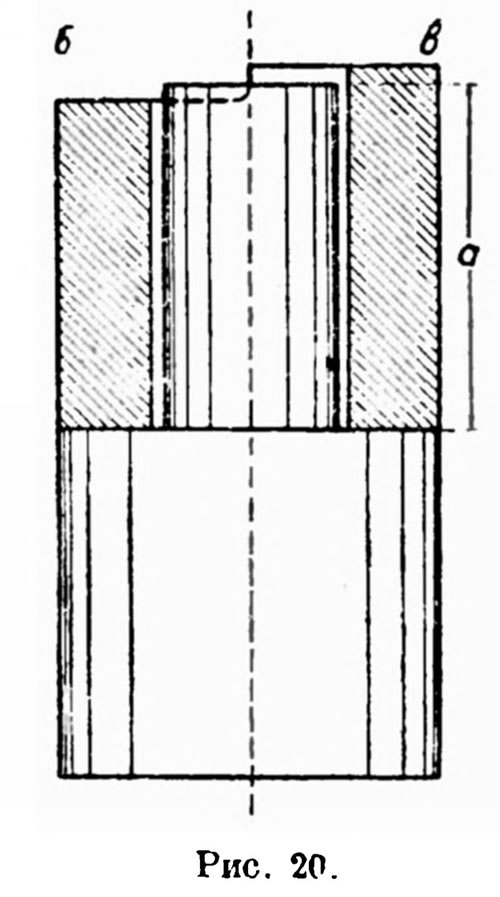

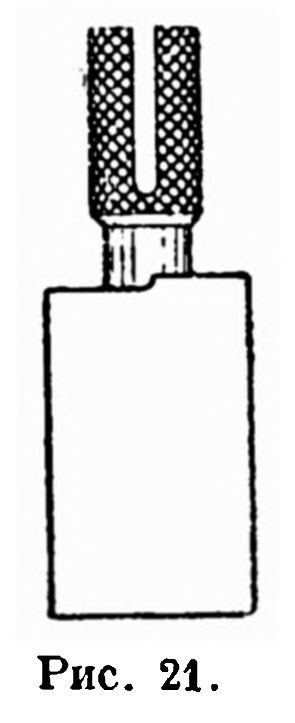

При применении нормального кольца для поверки высоты изделия над бортиком (размер а на рис. 20), у кольца две площадки б и в служат для той же цели, как и риски у калибра. По этому же принципу может быть устроена и пробка (рис. 21). Применение подобных калибров тем удобно, что совместно с поверкой размера глубины или высоты по оси изделия, производится одним движением руки и поверка его диаметра. Если добавить одну непроходимую пробку (или кольцо для наружного обмера), то можно обойтись двумя калибрами для проверки по допускам размеров канала в изделии (или хвоста в случае проверки кольцами).

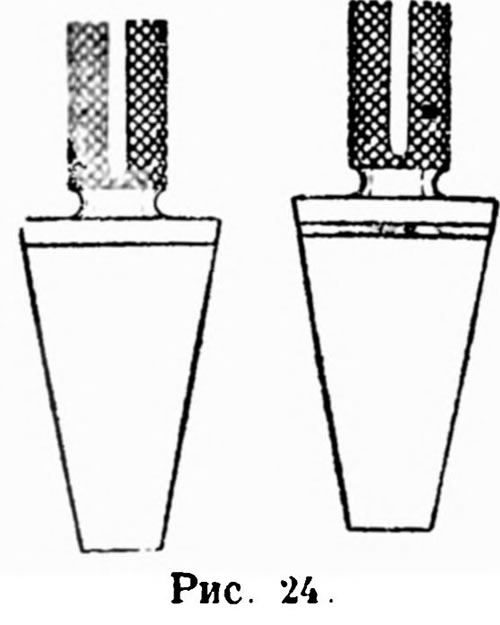

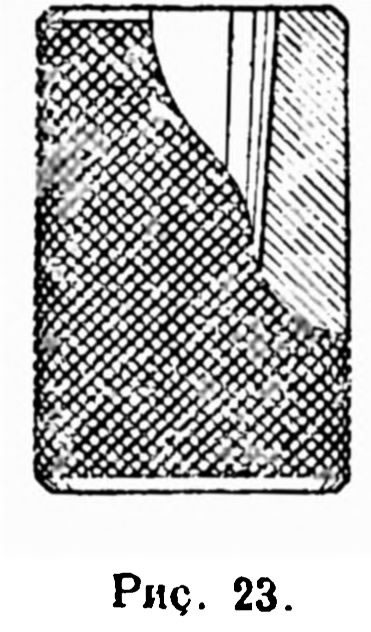

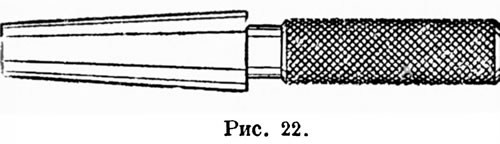

Конусные калибры и кольца (втулки) по конструкции существенно не отличаются от рассмотренных выше, что видно из рис. 22 и 23. При поверке высоты усеченного конуса, они употребляются как нормальные (рис. 23, слева) и как предельные калибры (рис. 24, справа).

Применение нормального кольца для поверки высоты изделия над бортиком

Пробка

Конусные калибры и кольца (втулки)

В последнем случае оба предела высоты проверяемого конуса отмечаются на калибре двумя рисками или площадкой, подобной указанной на рисунках конусной втулки.

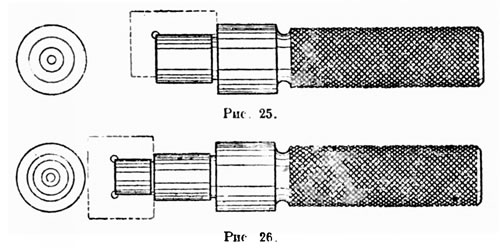

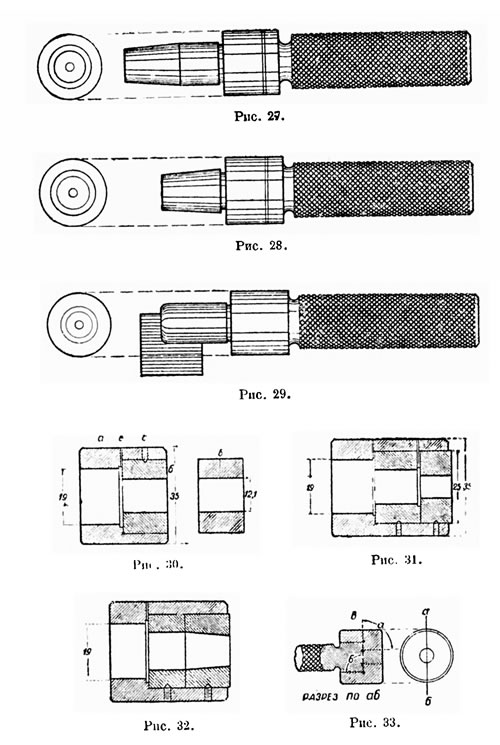

Переходя к краткому описанию конструкции сложных круглых калибров, нужно заметить, что ими пользуются как нормальными калибрами. Изображенные на рис. 25, 26, 27, 28 и 29 сложные калибры, а на рис. 30, 31 и 32 сложные кольца (втулки) представляют собой соединение в одном калибре разных форм: цилиндрической, конической и шаровой (рис. 29). Так как при выполнении сложных форм калибров необходимо выдерживать точные размеры как диаметров, так и длин отдельных участков (ступеней), нужно обратить внимание на одну особенность конструкции калибров и колец, отмеченную на рис. 33.

Нормальные калибры Предельные калибры Сложные калибры

По среднему торцу калибр и кольцо должны иметь круговую канавку в, которая дает возможность, как будет указано ниже, отделать окончательно с требуемой точностью и боковую и торцевую рабочие поверхности.

Рисунки 27-33
